■產品用途
視頻信號防雷器主要用于沿視頻信號線路侵入設備的雷電（過電壓）防護，如視頻監控設備（攝像機、視頻監控器、光端機、顯示器、有線電視、家用電視等）。
■產品特點
● 放電電流大，采用多級保護。
● 內置快速半導體保護器件，響應速度快，殘壓低。
● 核心元件采用國際知名品牌，性能優越。
● 節能、環保，安裝簡便，適用于各種標準接口類型。
● 插入損耗低，確保線路暢通。
● 駐波系數小，工作頻率范圍寬。
■技術參數
名稱 | 型號 | 規格 | 接口類型 | 額定工作電壓Un(V) | 最大持續工作電壓Uc(V) | 電壓保護水平Upx-x(V,1.2/50μs) | 傳輸特性 | 標稱放電電流In(kA,8/20μs) | 最大放電電流Imax(kA,8/20μs) | 響應 時間tA(ns) | 插入損耗(dB) |
視頻信號防雷器 | LKX-SV | BNC接口 | BNC | 5 | 6 | 40 | 10MHz | 5 | 10 | ≤1 | ≤0.5 |
LKX-SV | BNC接口、黃銅 | BNC | |||||||||

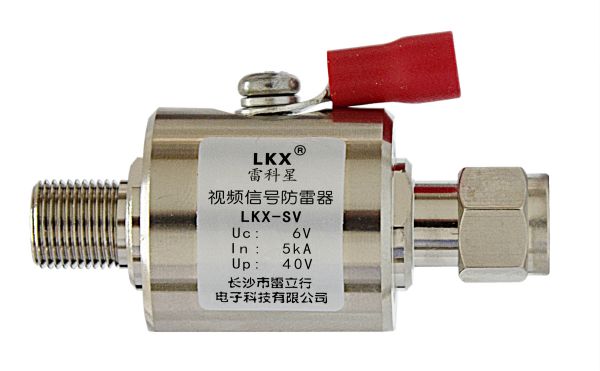

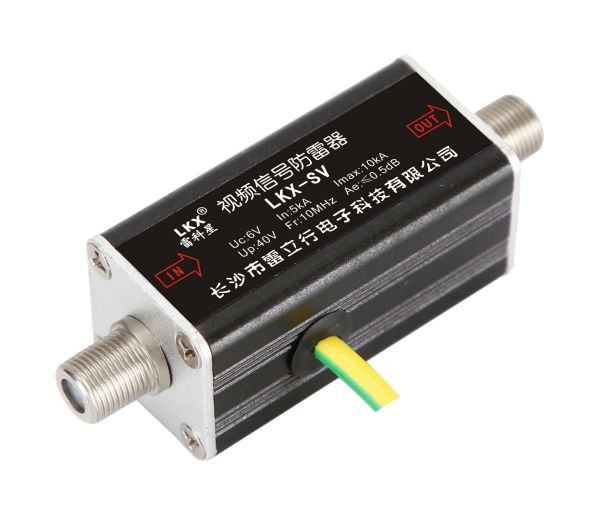

LKX-SV | 英制F接口 | F | |||||||||
LKX-SV | 英制F接口、黃銅 | F | |||||||||

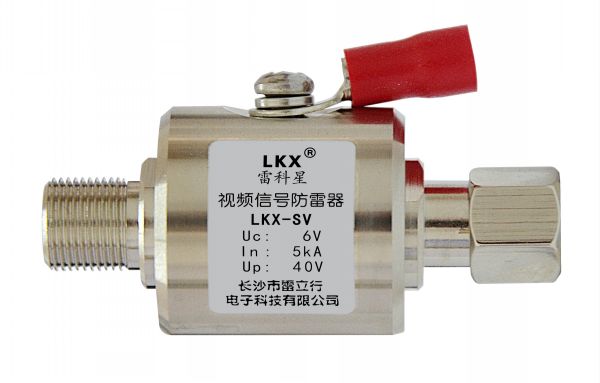

LKX-SV | 公制F接口、黃銅 | F | |||||||||
LKX-SV | RF接口 | RF | |||||||||

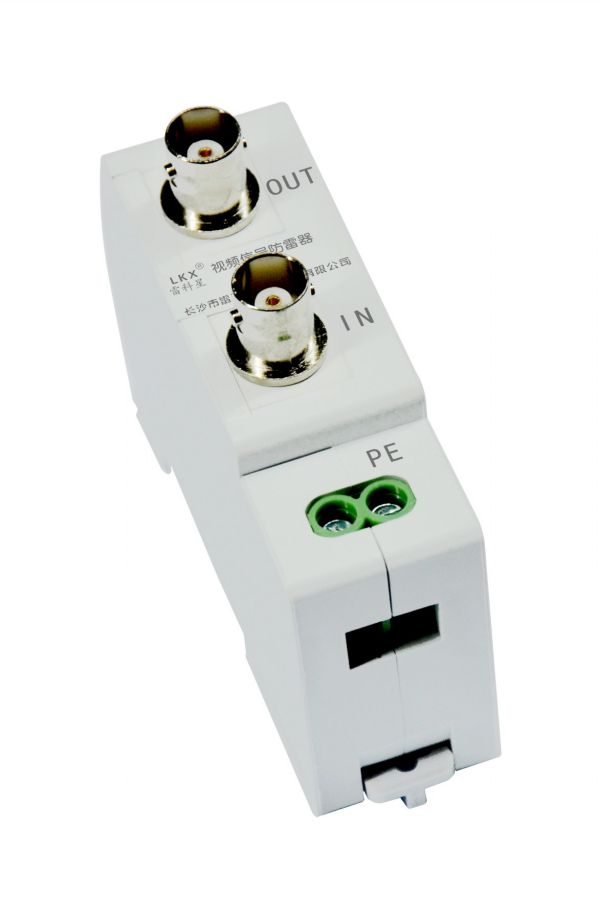

LKX-SV | 導軌式BNC接口 | BNC | |||||||||

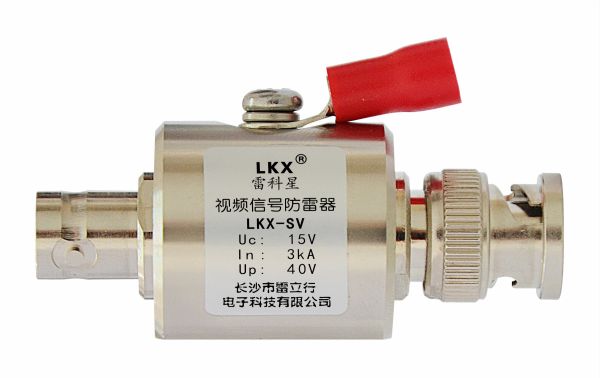

LKX-SV | SDI、BNC接口、黃銅 | BNC | 12 | 15 | 40 | 1.485Gbps | 3 | 6 |
■安裝說明
● 本產品為串聯連接方式。
● 請選擇與被保護設備接口類型相同的產品。
● 防雷器應與被保護設備的工作電壓相匹配。
● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接（其中黃銅類產品兩端都可以接輸入線或輸出線），切勿接錯。
● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。
● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
