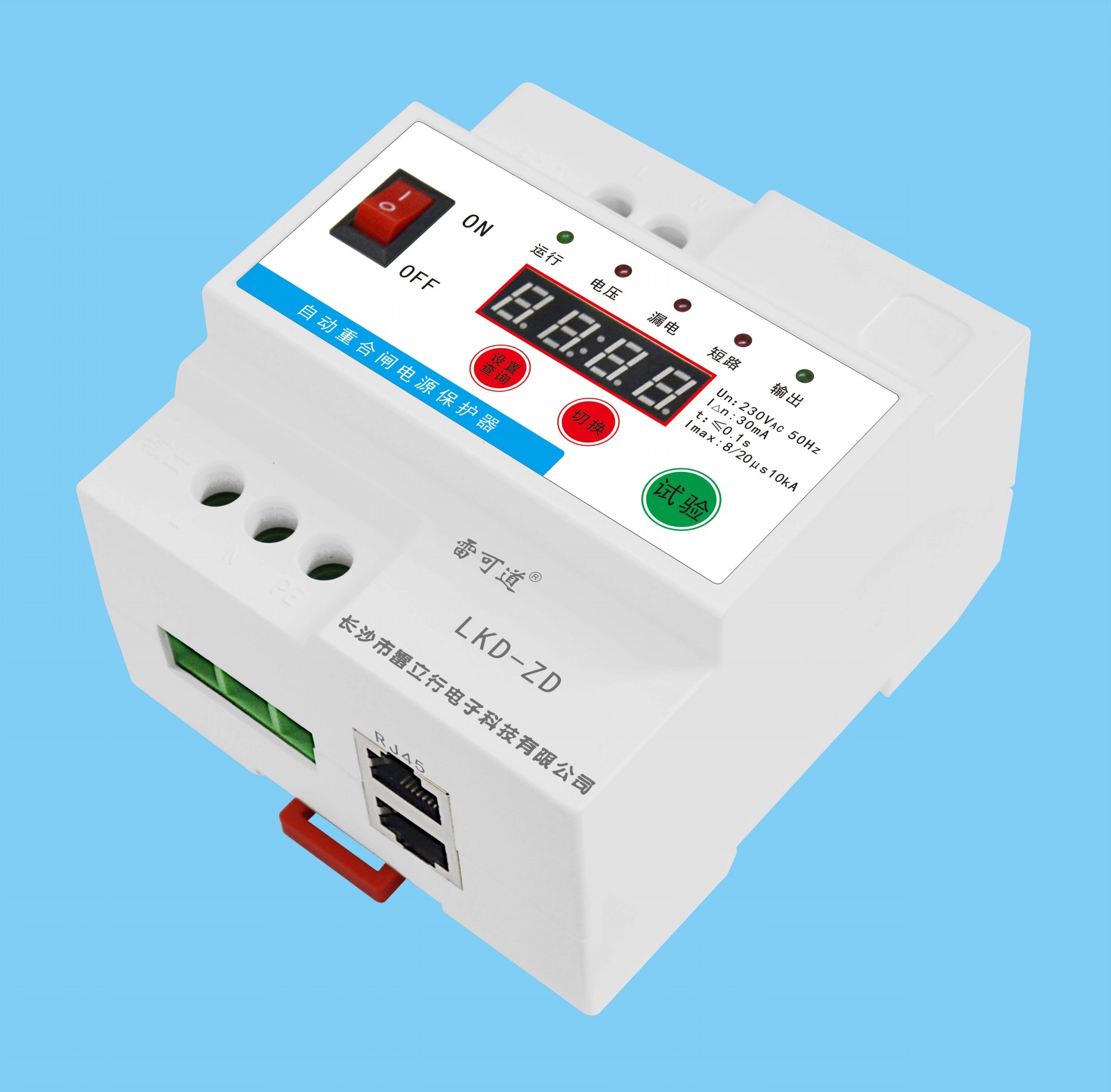

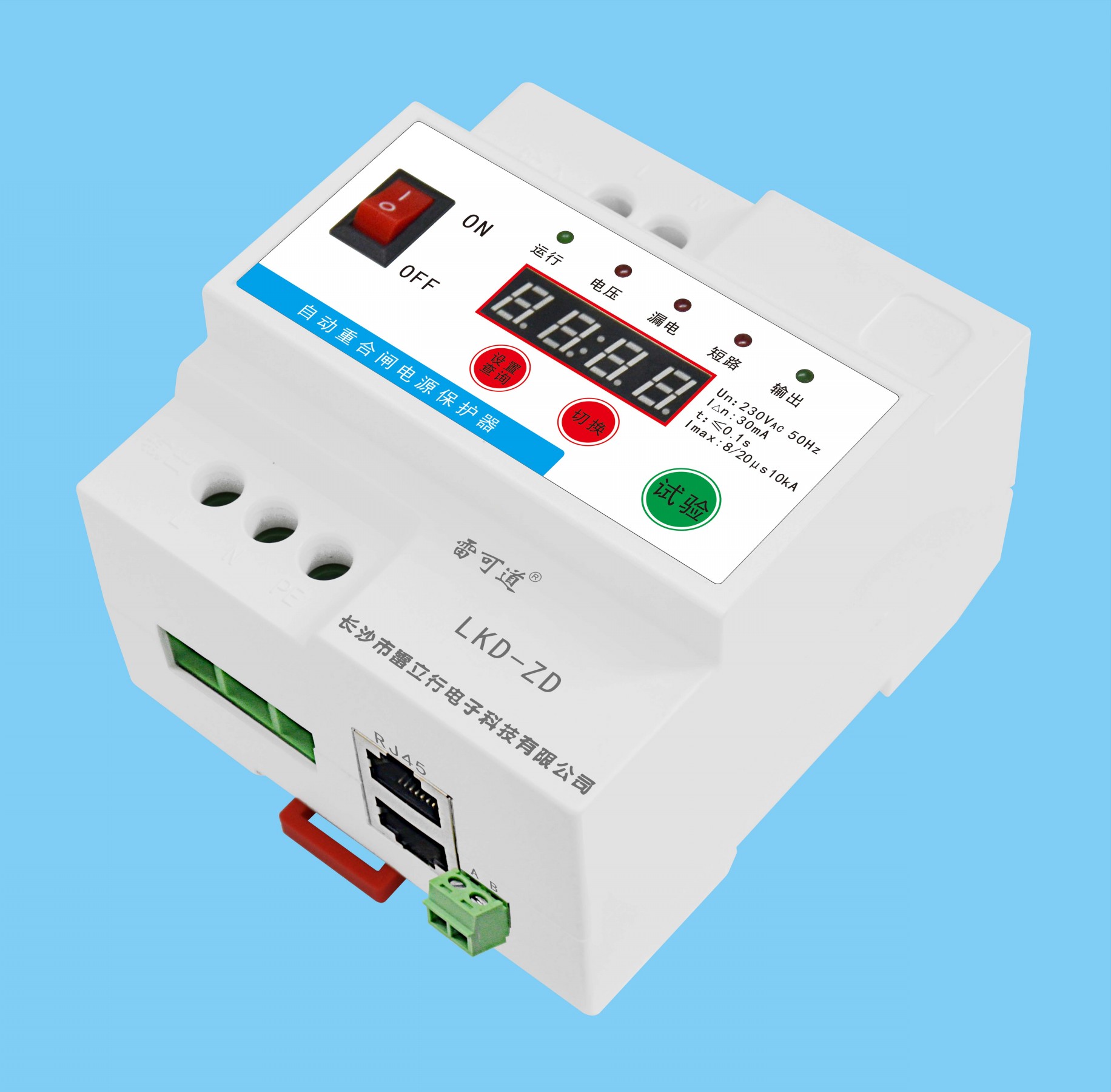

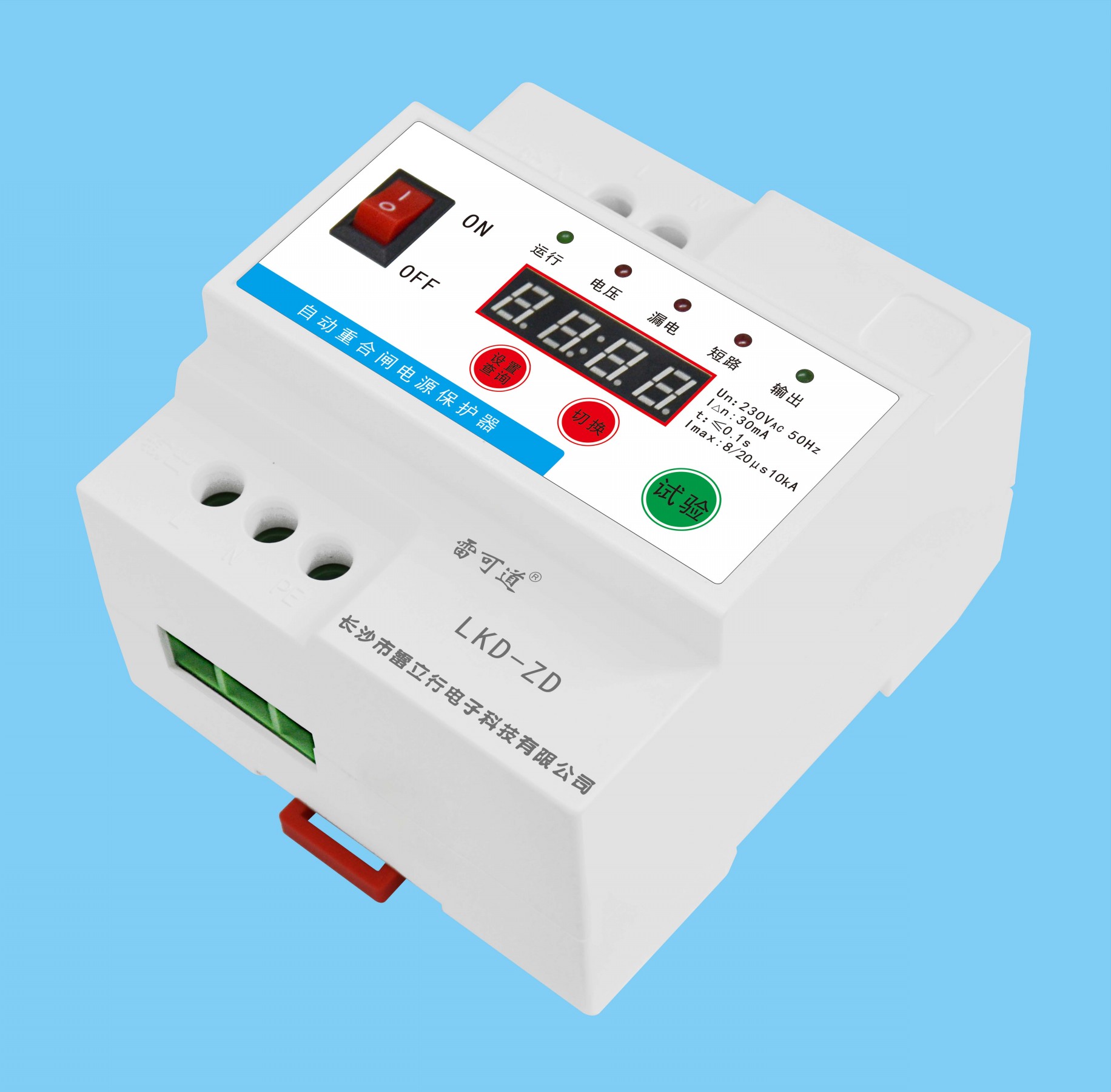

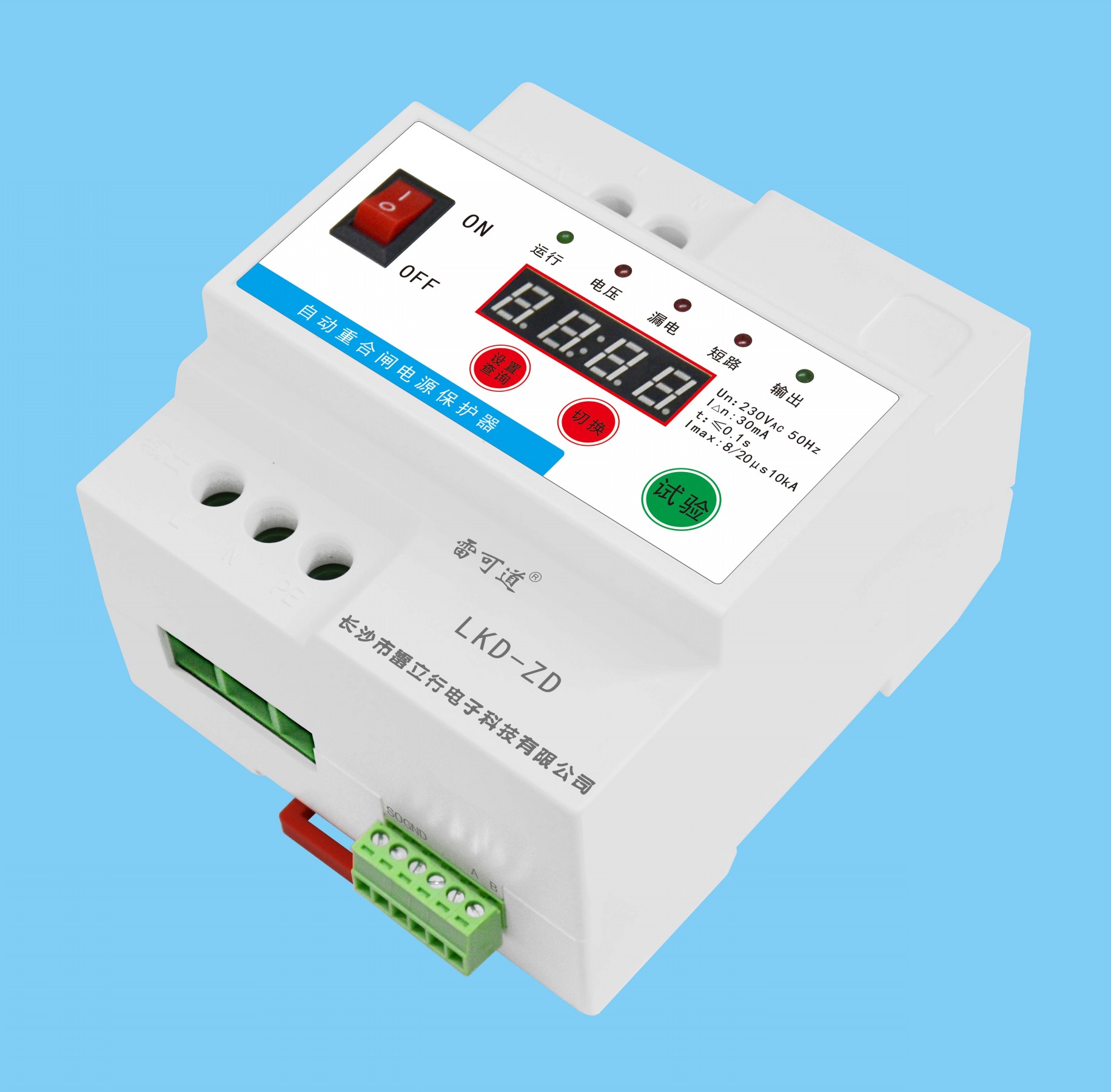

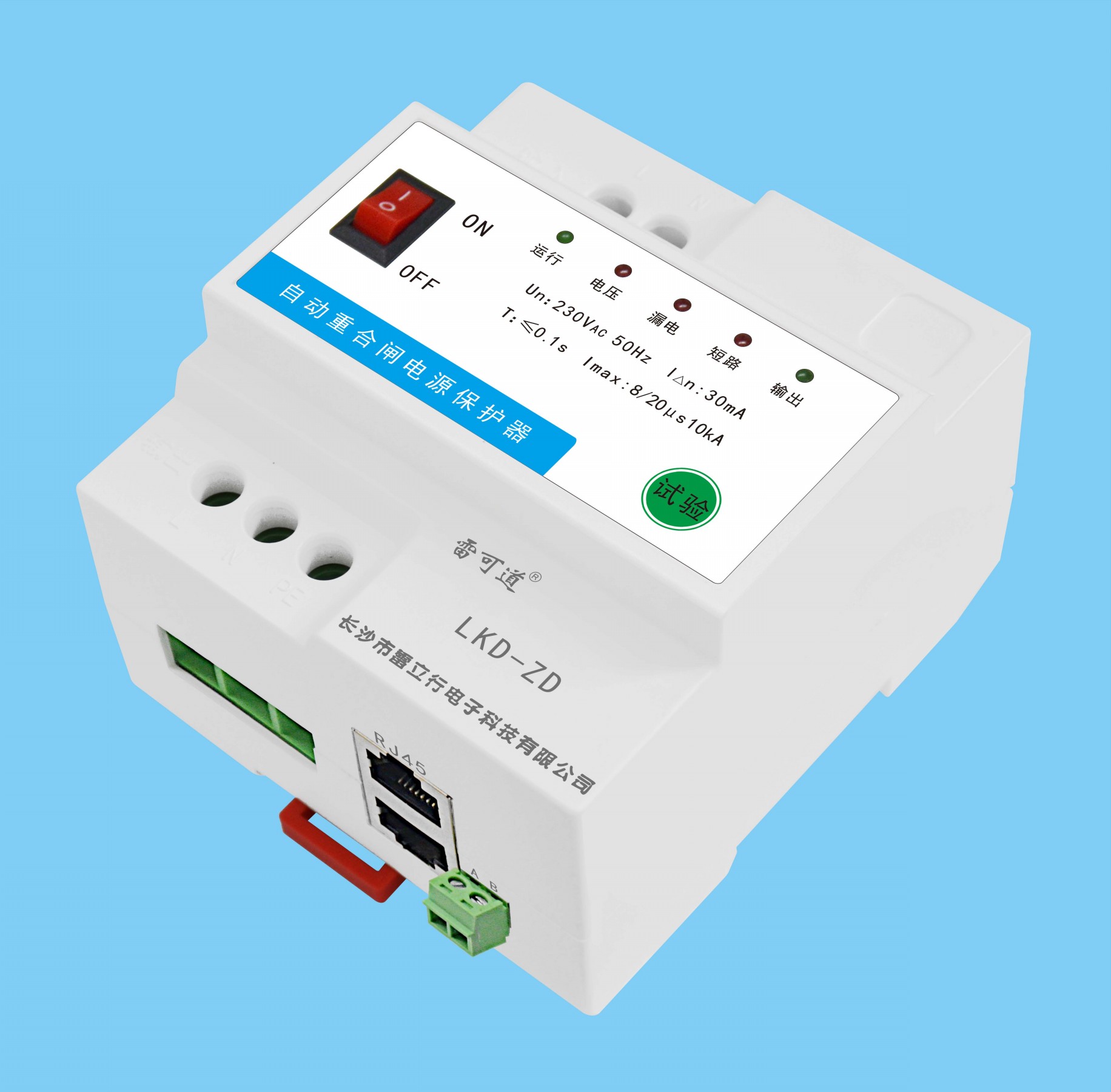

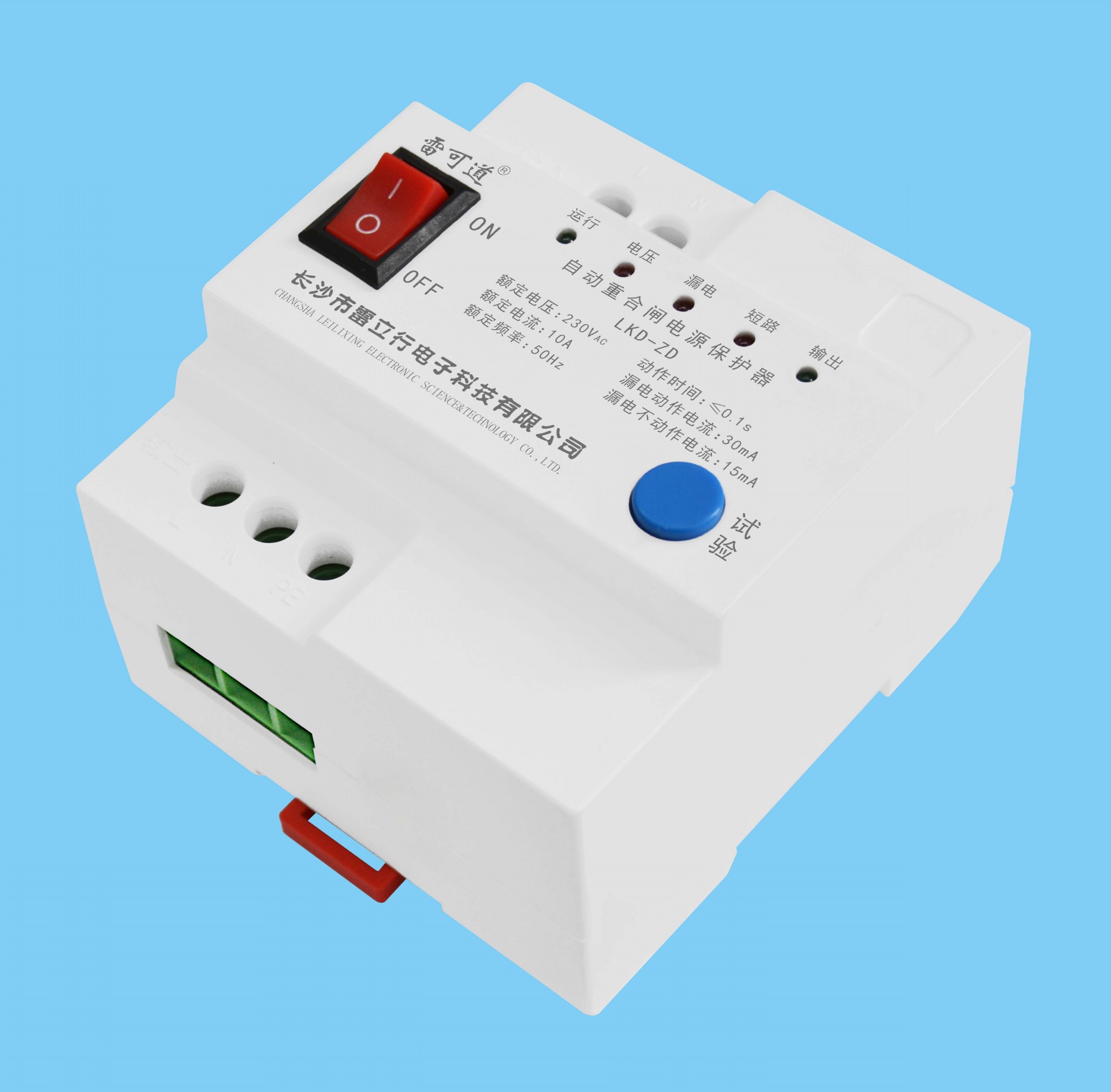

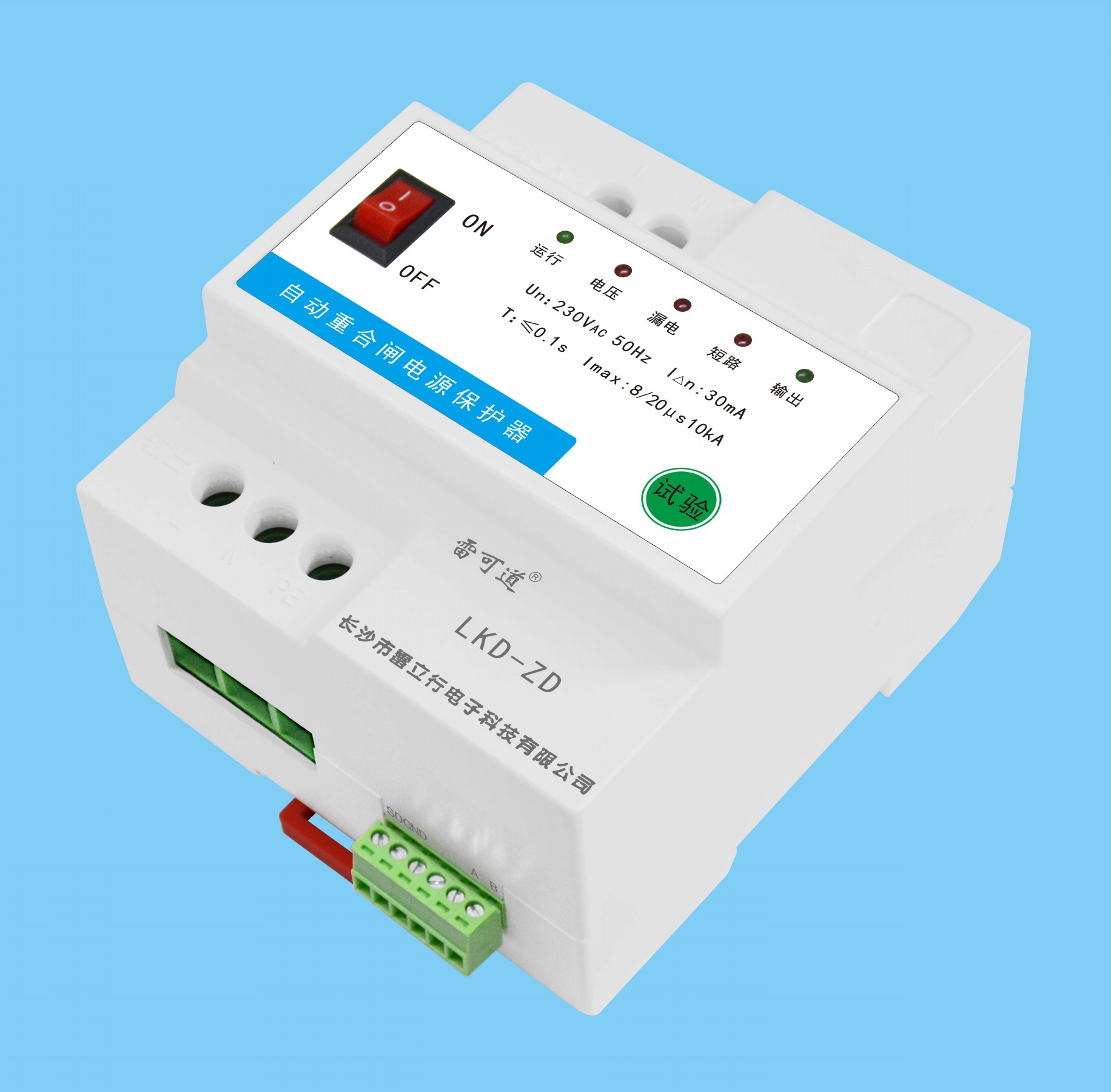

雷可道自動重合閘電源保護器（單相）LKD-ZD

■產品用途

本產品適用于交流50Hz或60Hz，額定電壓220V或230V，可以根據需要選擇不同型號的產品。當用電設備發生短路、過載、漏電、電壓異常、人畜發生觸電時，能自動快速斷開電源，故障消除后自動重合閘恢復供電，無需人工合閘，保證用電設備正常供電使用。本產品主要適用于平安城市視頻監控、光伏并網、無人值守簡易機房、通訊基站、直放站、衛星地面接收站、微波轉發站、戶外一體化機柜、綜合接入、專用設備機箱、氣象遙測站、光端機以及交換機柜等重要室外和無人值守設備中。

■產品特點

● 漏電保護：當線路發生超過規定漏電動作電流（30mA）時，保護器跳閘保護。

● 短路保護：當供電電流大于或等于3倍額定電流，保護器在0.1秒內保護動作，保護器跳閘保護。

● 過流保護：當供電電流大于或等于1.15倍額定電流并持續2秒鐘以上，保護器跳閘保護。

● 過壓保護：當輸入端電壓大于275V或設定值時，保護器跳閘保護。

● 欠壓保護：當輸入端電壓小于130V或設定值時，保護器跳閘保護。

● 斷電時自動斷開：線路斷電時自動斷開，重新來電后檢測到供電正常則自動合閘通電。

● 零火線接反保護：零火線接反時，本保護器不合閘或自動斷開（本功能需要接地線才能使用）?？梢员Ｗo(hù)當零火線接反時外殼漏電的設備使人免于觸電。

● 零線斷開保護：外部零線被斷開或松動后，三相電壓不平衡到一定值，保護器跳閘保護。

● 合閘前故障檢測：在合閘前自動檢測供電線路電壓、零火線接反、零線斷開等，如存在此類故障，保護器拒絕合閘供電。

● 故障報警：上述保護斷開的同時，相應指示燈亮紅燈，指示相應的故障類型。

● 自身防雷：具備兩級復合防雷保護。

● 線路防雷：帶網絡接口的產品能同時提供電源與網絡線路的防雷保護。

● 通訊功能：485通訊遠程監控。

● 數顯功能：數碼管顯示電壓、電流、漏流信息。

■技術參數

注：不帶網絡接口的產品只具備自身防雷性能，不具備電源、網絡線路防雷；帶網絡接口的產品同時具備電源、網絡線路防雷和自身防雷性能。■防雷參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 將本產品安裝在墻壁上或機箱內，電源接輸入端，負載接輸出端。要求安裝在高度為1.7米以上，人不容易接觸到的地方，且避免直接日曬或雨淋。

● 安裝時請根據安裝示意圖所示連接，上端為輸入端，L接火線，N接零線，下端為輸出端，L接火線，N接零線，PE接地線；485通訊信號線路的A、B為信號的兩極。

● 嚴禁火線與零線接反；嚴禁出線端相間進行絕緣測試。

● 本產品有零火線接反保護功能，需要此功能須接地，不需要可不接。

● 打開電源開關，“運行”指示燈秒閃爍，“輸出”指示燈長亮，此時本產品正常合閘；若此時任何指示燈亮紅燈，表明線路有相應的故障，應關掉電源開關，排除故障后，再打開電源開關。

●本產品可代替普通漏電開關，安裝時不要與漏電開關同時使用。

■操作使用及指示燈說明

●本產品合閘供電時，“運行”指示燈亮狀態秒閃爍，“輸出”指示燈長亮。其他指示燈說明如下：

“電壓”指示燈：長亮表示欠壓，快閃爍表示過壓；

“漏電”指示燈：長亮表示漏電，快閃爍表示零火線接反或零線供電異常；

“短路”指示燈：長亮表示過流，快閃爍表示短路；

● 連續三次合閘失敗，本產品進入自鎖狀態，此時可以通過手動切斷電源進行復位。

● 建議每個月按下試驗按鈕，檢測本產品的性能。按下試驗鍵后跳閘，“漏電”指示燈長亮，30秒后自動重合閘恢復供電，表明本產品性能良好。

■查詢及設置

● 數碼管顯示的各字母含義如下：

● 在“初始界面”短按“設置查詢”按鈕，可依次查看“電源電壓”、“電源電流”、“漏電流數值”。

● 在自動顯示界面長按“設置查詢”按鈕進入查詢?cè)O(shè)置界面，短按“設置查詢”按鈕可依次查看“通訊地址”、“欠壓故障次數”、“過壓故障次數”、“過流故障次數”、“漏流故障次數”、“自動顯示參數種類”、“檔位”。

● 在“通訊地址”下，長按“設置查詢”按鈕后數值閃爍，可通過短按“設置查詢”按鈕修改通訊地址。

● 在“欠壓故障次數”、“過壓故障次數”、“過流故障次數”、“漏流故障次數”下，長按“設置查詢”按鈕后數值閃爍，可通過短按“設置查詢”按鈕清零相應故障次數。

● 在“自動顯示參數種類”下，長按“設置查詢”按鈕后數值閃爍?？赏ㄟ^(guò)短按“設置查詢”按鈕切換自動顯示參數種類。其中U表示電壓，A表示電流，nA表示漏電流。

● 20s內不按“設置查詢”按鈕，自動重合閘設備自動保存設置，并跳轉到“初始界面”。
