標稱放電電流In和最大放電電流Imax在電源防雷模塊或浪涌保護器中扮演著不同的角色，它們之間的主要區別體現在以下幾個方面：

定義與用途

• 標稱放電電流In：

• 定義：標稱放電電流In是指浪涌保護器（SPD）在8/20μs波形的電流沖擊下，能夠持續承受通過而不損壞的標準電流值。這通常是通過多次（如20次）的8/20μs脈沖沖擊來測定的。

• 用途：In主要用于評價浪涌保護器的正常工作能力，即在正常或預期的雷電活動下，保護器能否穩定工作并保護后續設備不受損害。

• 最大放電電流Imax：

• 定義：最大放電電流Imax是指浪涌保護器在8/20μs波形的電流沖擊下，能夠承受的最大電流峰值。這個值通常是通過單次或少數幾次（如IEC標準是1次）的沖擊來測定的。

• 用途：Imax主要用于評價浪涌保護器的最大通流容量，即在極端雷電活動下，保護器能否承受巨大的電流沖擊而不損壞。

測試條件

• In：測試時通常采用多次（如20次）的8/20μs脈沖沖擊，以模擬正常或預期的雷電活動。

• Imax：測試時通常采用單次或少數幾次的8/20μs脈沖沖擊，以模擬極端雷電活動。

性能指標

• In：作為浪涌保護器的正常工作電流指標，In的值相對較小，但足以應對常見的雷電沖擊。

• Imax：作為浪涌保護器的最大通流容量指標，Imax的值較大，用于確保在極端情況下保護器仍能正常工作。

選擇與應用

• 在選擇浪涌保護器時，需要根據被保護設備的重要性、所在地區的雷電活動強度以及經濟價值等因素來綜合考慮In和Imax的值。一般來說，對于重要的設備或雷電活動頻繁的地區，應選擇具有較大In和Imax值的浪涌保護器。

• 在實際應用中，In和Imax的值共同決定了浪涌保護器的保護能力。In確保了保護器在正常情況下的穩定性，而Imax則確保了保護器在極端情況下的可靠性。

綜上所述，標稱放電電流In和最大放電電流Imax在電源防雷模塊或浪涌保護器中扮演著不同的角色，它們共同構成了保護器性能評估的重要指標。

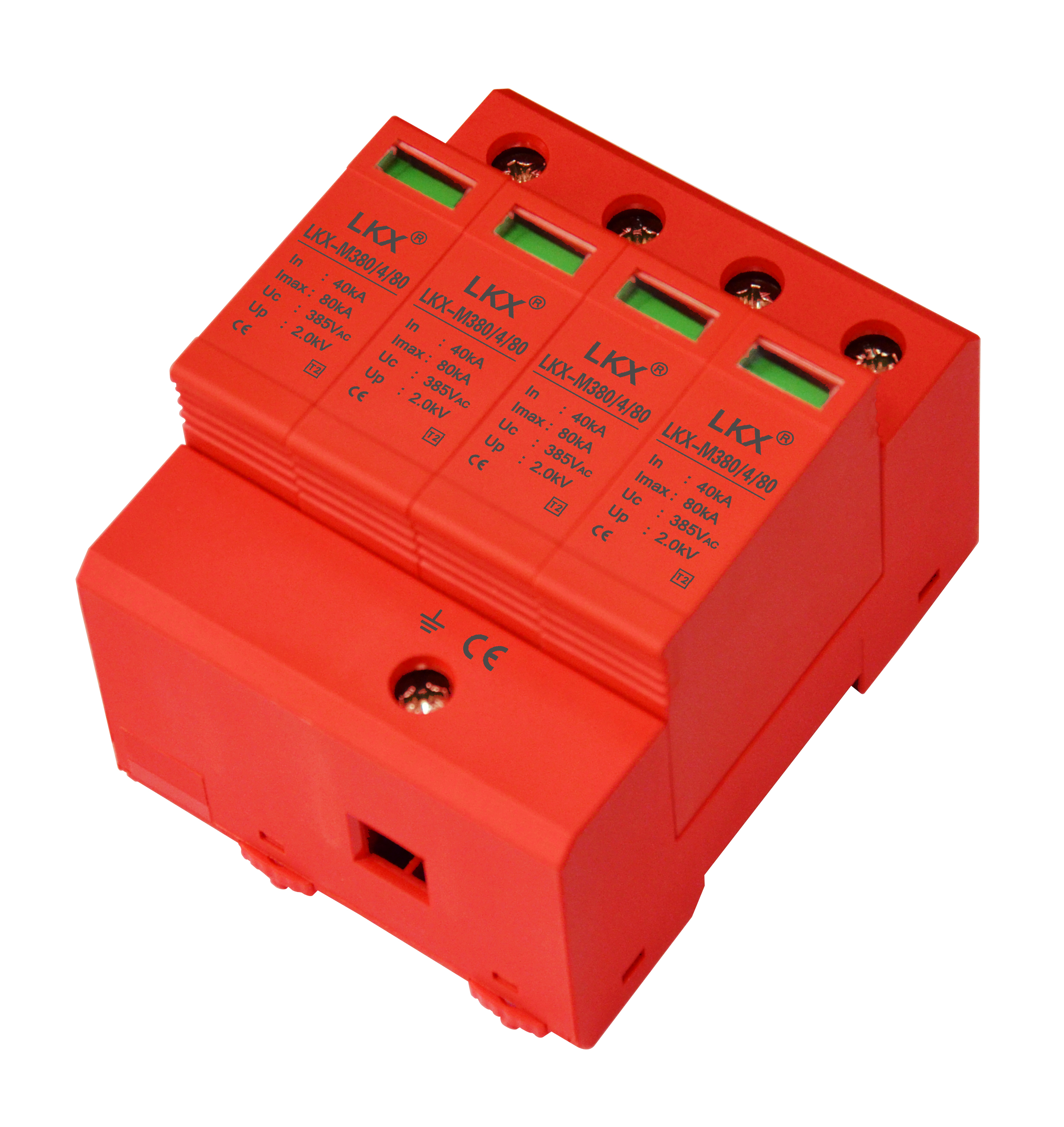

三相電源防雷模塊

■產品用途

標稱放電電流為60kA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20～40kA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5kA、10kA的防雷模塊適用于各種設備電源的防雷保護；C+D、B+C型電源防雷模塊適用于要求有低限制電壓的電源系統防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

■產品特點

● 選用優質壓敏電阻，性能穩定可靠。

● 適用于不同電網制式，保護更全面。

● 高雷電放電能力，ns級響應速度。

● 內置過熱斷路裝置。

● 失效檢測指示。

●除單片寬度為9mm的模塊外：遙信報警接口。

● 35mm 導軌安裝，標準模塊化設計。

● 節能、環保，安裝簡單、方便，無須特殊維護。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 建議在防雷模塊前端串聯熔斷器或自動斷路器。

● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。

● 安裝完畢后（9mm、18mm的模塊應將模塊插到位），檢查防雷模塊是否正常工作。

● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口（工作指示燈）狀態，當故障顯示窗呈紅色或工作指示燈不亮（或帶遙信的產品遙信端子輸出報警信號）時，表示防雷模塊發生故障，應及時維修或更換。

● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
