SCB作為防雷器的后備保護裝置起到什么樣的關鍵作用

SCB（Surge Backup Circuit Breaker）作為防雷器（SPD）的后備保護裝置，在防雷系統中起到了至關重要的作用。以下是SCB作為防雷器后備保護裝置的關鍵作用：

一、提供短路保護

當SPD（浪涌保護器）出現故障或過載時，SCB能夠迅速切斷電路，防止SPD因短路或過載而損壞，從而保護整個防雷系統免受損害。這種短路保護功能對于確保電力系統的穩定性和安全性至關重要。

二、防止誤觸發

SCB能夠防止SPD在正常狀態下意外斷路，避免誤動作影響設備正常運行。這有助于保持防雷系統的連續性和可靠性，確保在雷電天氣下能夠持續為建筑物提供有效的防雷保護。

三、延長SPD使用壽命

通過及時切斷故障電流，SCB能夠減少SPD的故障率，從而延長SPD的使用壽命。這有助于降低維護成本，提高防雷系統的整體經濟效益。

四、提高系統安全性

SCB作為SPD的后備保護裝置，能夠耐受大雷電沖擊而不分斷，確保SPD的防雷效果。同時，在SPD發生故障后，SCB能夠迅速分斷小工頻電流，有效消除由于SPD失效引起的安全隱患。這有助于提高整個防雷系統的安全性。

五、匹配與兼容

SCB專為SPD設計，與SPD配套使用，能夠解決傳統過電流保護裝置與SPD之間存在的不匹配問題。例如，當SPD常年使用后漏電流增大劣化失效時，SCB能夠迅速切斷電路，防止SPD起火。此外，當大的雷電流經過時，SCB能夠耐受而不跳閘，確保SPD的防雷效果不受影響。

六、智能監控與預警

現代SCB后備保護器通常配備智能監控功能，能夠實時收集和分析電力數據，提前預警潛在故障。這有助于運維人員及時發現并處理防雷系統中的問題，確保系統的穩定性和安全性。

綜上所述，SCB作為防雷器的后備保護裝置，在防雷系統中起到了至關重要的作用。它不僅能夠提供短路保護、防止誤觸發、延長SPD使用壽命和提高系統安全性，還能夠解決傳統過電流保護裝置與SPD之間的不匹配問題，并具備智能監控與預警功能。因此，在防雷系統的設計和安裝中，應充分考慮SCB的選用和配置。

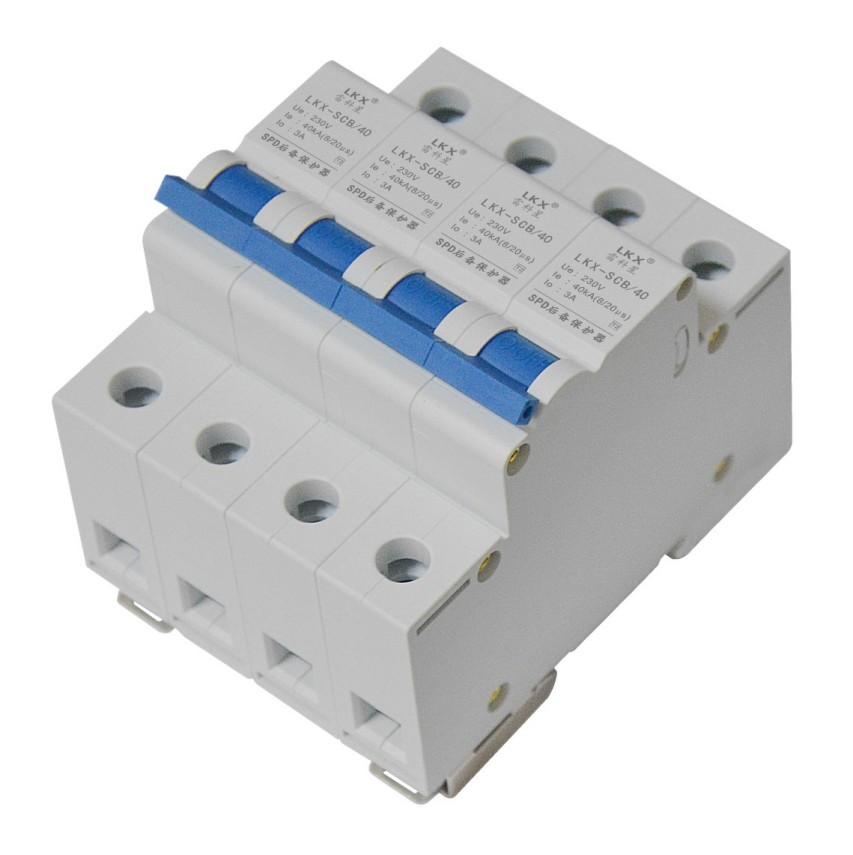

■產品概述

依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合，難以實現防雷保護功能，嚴重的甚至會引起火災的發生。

目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：

1、雷電流沖擊時，誤分斷、易損壞——SPD無法發揮防雷保護功能；

2、SPD短路時，工頻續流不分斷——SPD失效或短路時線路電流不大，難以滿足熔斷器和斷路器的分斷電流要求，熔斷器和斷路器不能分斷電流，易致使SPD發熱自燃，引發起火事故；

3、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低。

針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，能與SPD有效協調配合，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD后備保護器存在安全隱患的問題。

本產品與SPD配合使用的直接效果是：大雷電沖擊下，不分斷，確保防雷保護功能有效發揮；SPD發生故障時，小工頻電流流過迅速分斷，確保電網和用電安全。

■產品特點

● 大雷電沖擊電流不分斷、不損壞，確保SPD防雷保護有效。

● 故障工頻續流分斷能力強，確保電網及用電安全。

● 雷電流沖擊殘壓低，提高防雷可靠性。

● 2片/4片、T1：可帶遙信報警功能。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 安裝時請根據安裝示意圖所示連接，其中L、L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上SPD專用后備保護器，檢查工作狀態是否正常。

● 連接線要求牢固可靠，且要求短、粗、直。
