低壓浪涌后備保護器SCB，電力系統SPD后備保護器SCB詳細介紹

以下是關于低壓浪涌后備保護器SCB和電力系統SPD后備保護器SCB的詳細介紹：

一、定義與功能

1. 低壓浪涌后備保護器SCB

• 定義：SCB（Surge Protecter Device Circuit Breaker）是浪涌保護器前端串聯的外置脫離器，也稱為浪涌后備保護裝置。

• 功能：主要用于在浪涌保護器（SPD）發生異常時提供后備保護。當SPD經受沖擊電流或電源出現異常暫態過電壓，導致熔穿短路時，SCB能夠迅速斷開電路，阻止火災發生。同時，當SPD劣化導致啟動電壓降低，工頻漏電流增大時，SCB也能在引起SPD起火前斷開電路，防止火災的發生。

2. 電力系統SPD后備保護器SCB

• 定義：在電力系統中，SPD用于限制瞬時過電壓和泄放電涌電流，而SCB則是專為SPD設計的一種后備保護器。

• 功能：與低壓浪涌后備保護器SCB相似，電力系統SPD后備保護器SCB也能在SPD發生異常時迅速斷開電路，保護電路和設備免受損壞。同時，它還能確保在SPD有雷電流通過時不會出現誤脫扣，使電氣設備防雷始終處于有效狀態。

二、特點與優勢

1. 分?jǐn)嗄芰?qiáng)：SCB后備保護器具有強大的分?jǐn)嗄芰Γ軌蜓杆贁嚅_電路，防止SPD起火和設備損壞。

2. 電涌耐受能力高：在兼顧分?jǐn)嗄芰碗娪磕土Φ那闆r下，SCB后備保護器的短路動作電流遠低于傳統的后備保護裝置，能更有效地保護SPD。

3. 選擇性分?jǐn)?/span>：SCB后備保護器能對通過的工頻電流和雷電流實現選擇性分?jǐn)啵行ПＷo(hù)SPD免受異常暫態過電壓和劣化導致的損壞。

4. 預防性作用：作為預防性后備保護器，SCB后備保護器能在SPD劣化或短路前及時斷開電路，避免火災和設備損毀事故的發生。

三、應用場景

1. 已安裝SPD防雷設備的場所：如工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備。

2. 需要精細短路保護的場合：由于SCB后備保護器能有效分?jǐn)嗟投搪冯娏鳎虼颂貏e適用于需要精細短路保護的場合。

四、注意事項

1. 串聯使用：SCB后備保護器必須與SPD串聯使用，連接在SPD的前端。

2. 選擇合適型號：根據電力系統的特點和實際需要選擇合適的SCB后備保護器型號。

3. 定期檢查與維護：定期對SCB后備保護器和SPD進行檢查與維護，確保其正常工作。

綜上所述，低壓浪涌后備保護器SCB和電力系統SPD后備保護器SCB在電力系統中發揮著重要作用，它們能夠保護電路和設備免受損壞，確保電力系統的安全穩定運行。

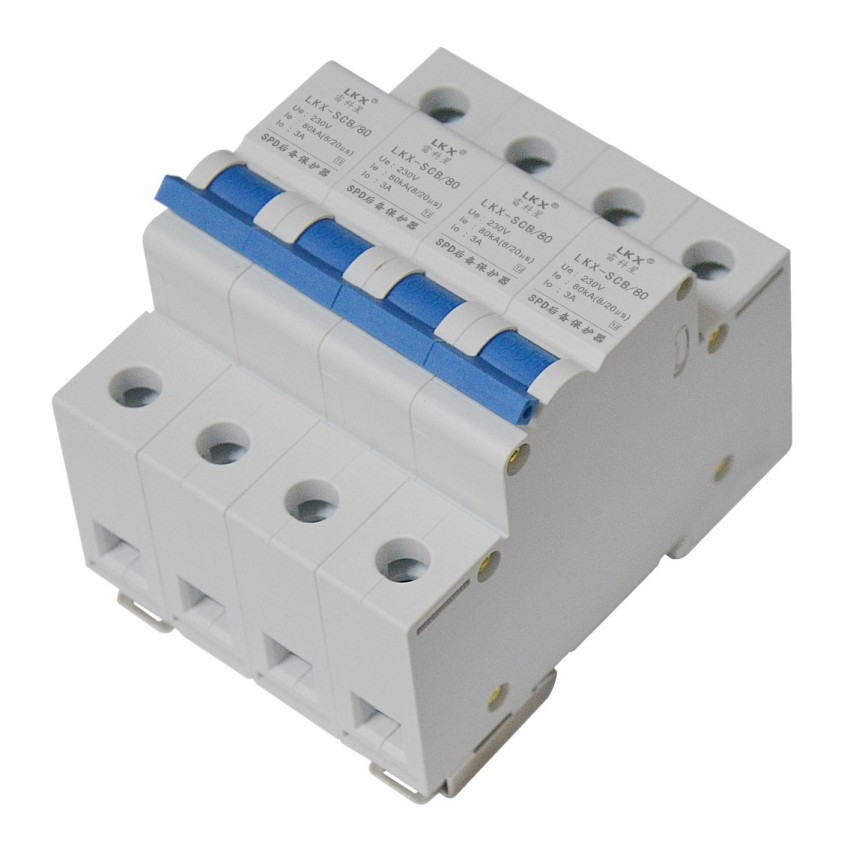

■產品概述

依據相關標準（GB18802.1和GB50057）相關規定，SPD回路前端必須串聯過電流保護電器。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合，難以實現防雷保護功能，嚴重的甚至?xí)鸹馂?zāi)的發生。

目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：

1、雷電流沖擊時，誤分?jǐn)唷⒁讚p壞——SPD無法發揮防雷保護功能；

2、SPD短路時，工頻續流不分?jǐn)唷猄PD失效或短路時線路電流不大，難以滿足熔斷器和斷路器的分?jǐn)嚯娏饕螅蹟嗥骱蛿嗦菲鞑荒芊謹嚯娏鳎字率筍PD發熱自燃，引發起火事故；

3、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低。

針對以上產品不協調情況，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品，能與SPD有效協調配合，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD后備保護器存在安全隱患的問題。

本產品與SPD配合使用的直接效果是：大雷電沖擊下，不分?jǐn)啵_保防雷保護功能有效發揮；SPD發生故障時，小工頻電流流過迅速分?jǐn)啵_保電網和用電安全。

■產品特點

● 大雷電沖擊電流不分?jǐn)唷⒉粨p壞，確保SPD防雷保護有效。

● 故障工頻續流分?jǐn)嗄芰?qiáng)，確保電網及用電安全。

● 雷電流沖擊殘壓低，提高防雷可靠性。

● 2片/4片、T1：可帶遙信報警功能。

■技術參數

■安裝說明

● 安裝前必須切斷電源，嚴禁帶電操作。

● 安裝時請根據安裝示意圖所示連接，其中L、L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上SPD專用后備保護器，檢查工作狀態是否正常。

● 連接線要求牢固可靠，且要求短、粗、直。
