同軸天饋信號防雷器是用于保護天饋線免受雷電侵害的重要設備。以下是關于同軸天饋信號防雷器的詳細參數及使用環境的介紹：

一、詳細參數

1. 工作頻率：

• 一般而言，同軸天饋信號防雷器的工作頻率范圍較寬，如0~3000MHz，能夠滿足多種通信系統的需求。

2. 沖擊耐受能力：

• 沖擊耐受能力C2可達20kV&10kA，標稱放電電流In（8/20μs）為10kA，沖擊放電電流Iimp（10/350μs）為2kA，這些參數表明防雷器能夠承受較大的雷電沖擊。

3. 電壓保護水平：

• 電壓保護水平Up通常為500V，表示防雷器在雷電沖擊下能夠?qū)㈦妷合拗圃诎踩秶鷥?nèi)。

4. 特性阻抗：

• 特性阻抗一般為50Ω或75Ω，與同軸電纜的特性阻抗相匹配，以減少信號反射和損耗。

5. 插入損耗：

• 插入損耗是衡量防雷器對信號傳輸影響的重要指標，一般要求≤0.5dB或更低（如≤0.2dB），以確保信號傳輸質量不受影響。

6. 駐波比：

• 駐波比反映了防雷器與同軸電纜之間的匹配程度，一般要求≤1.2，以減少信號反射和干擾。

7. 接口類型：

• 同軸天饋信號防雷器的接口類型多樣，如BNC、N型、SMA等，以適應不同設備的連接需求。

8. 其他參數：

• 包括響應時間、傳輸速率、外形尺寸、安裝方式等，這些參數根據具體產品而有所不同。

二、使用環境

1. 通信基站：

• 用于保護基站的天饋線系統，防止因雷擊而導致的信號中斷和設備損壞。

2. 廣播電視系統：

• 保護廣播電視發射塔和接收設備的天饋線，確保信號的正常傳輸。

3. 衛星通信系統：

• 安裝在衛星天線和接收器之間，防止衛星信號受到雷擊干擾。

4. 移動通信網絡：

• 保障移動通信基站和手機信號的穩定性，減少因雷擊造成的通信故障。

5. 微波通信系統：

• 對微波傳輸設備的天饋線進行保護，提高信號傳輸?shù)目煽啃浴?/p>

6. 其他射頻信號設備：

• 如雷達、導航設備等，也可以使用同軸天饋信號防雷器來保護其免受雷擊影響。

三、注意事項

1. 選擇與被保護設備接口類型相同的產品：

• 確保防雷器能夠正確連接到被保護設備上。

2. 防雷器的輸入端接外線，輸出端與被保護設備的輸入端相連接：

• 確保雷電沖擊能夠被正確引入防雷器并泄放到大地。

3. 防雷器的PE線必須與防雷系統的地線可靠連接：

• 連接線要求短、粗、直，以減少分布電感對雷擊電磁脈沖能力泄放的影響。

4. 定期檢測防雷器：

• 在使用期間，應定期檢測防雷器的性能，如果出現故障應及時維修或更換，以確保設備安全。

綜上所述，同軸天饋信號防雷器具有多種參數和廣泛的應用環境，正確選擇和使用防雷器對于保護天饋線系統和設備的安全至關重要。

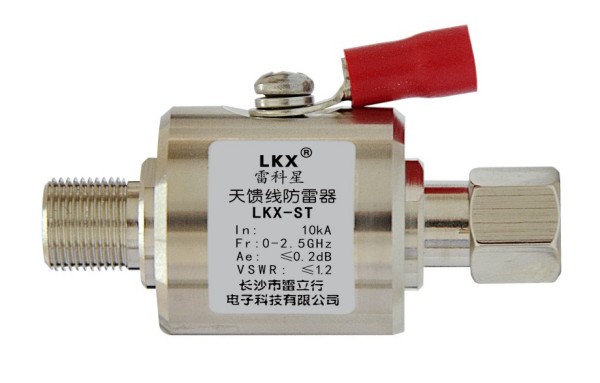

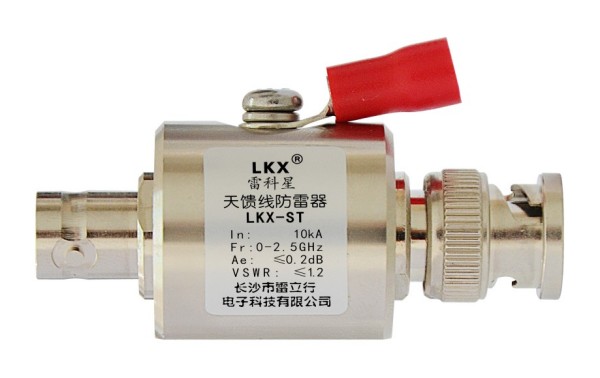

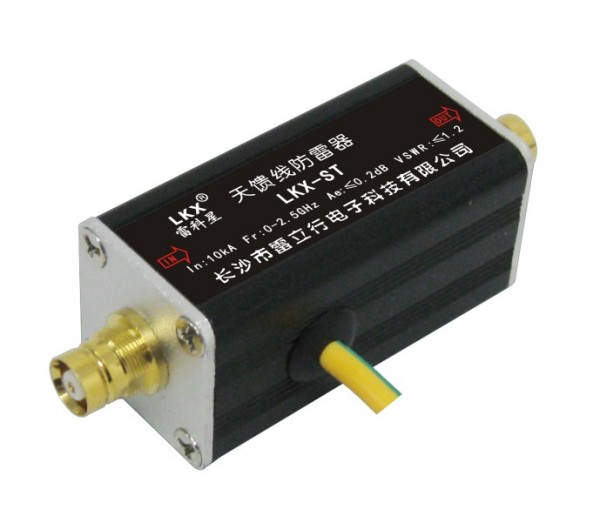

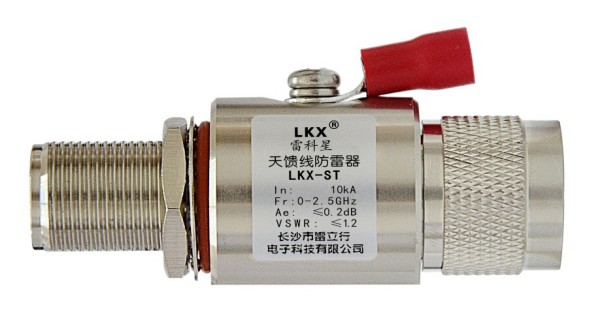

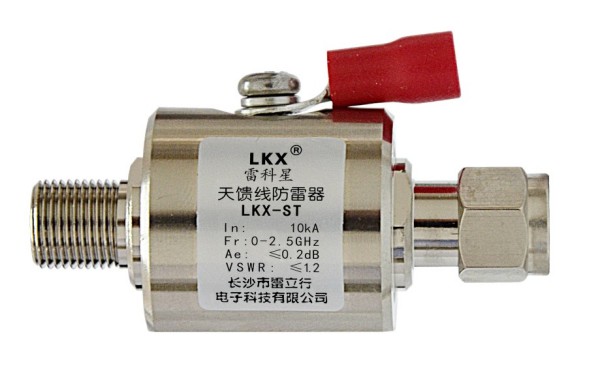

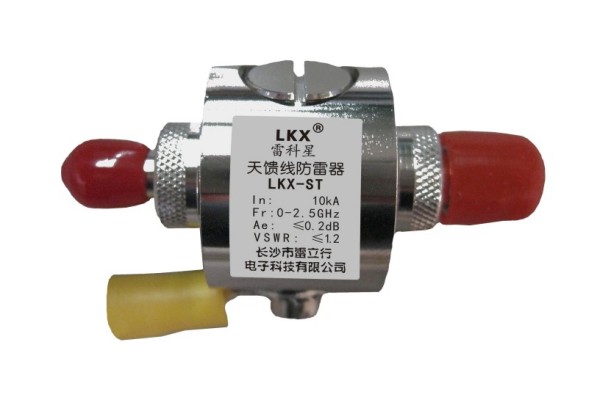

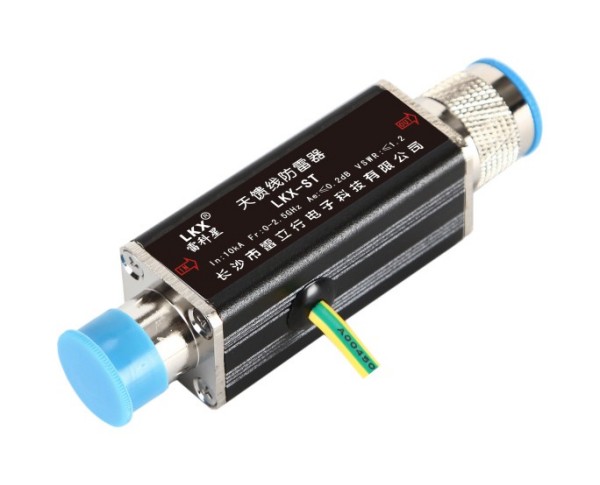

天饋信號防雷器

■產品用途

          天饋信號防雷器主要用于沿各種天饋線線路侵入設備的雷電（過電壓）防護，如天饋信號設備（GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移動通信設備和有線電視等）。

■產品特點

● 放電電流大，采用多級保護。

● 內置快速半導體保護器件，響應速度快，殘壓低。

● 核心元件采用國際知名品牌，性能優越。

● 節能、環保，安裝簡便，適用于各種標準接口類型。

● 插入損耗低，確保線路暢通。

● 駐波系數小，工作頻率范圍寬。

■技術參數

■安裝說明

● 本產品為串聯連接方式。

● 請選擇與被保護設備接口類型相同的產品。

● 安裝時請根據安裝示意圖所示連接，其中IN為輸入，OUT為輸出，PE為地線，輸入端接外線，輸出端與被保護設備的輸入端相連接（其中黃銅類產品兩端都可以接輸入線或輸出線），切勿接錯。

● 防雷器的PE線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。

● 防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
